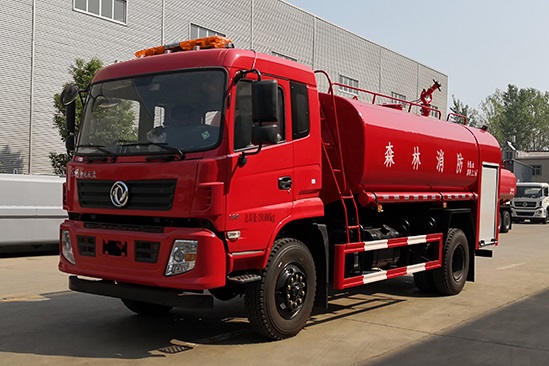

東風四驅森林消防車消防炮使用說明
1、消防炮應在使用壓力范圍內使用。
2、應經常檢查炮的完好性和操作靈活性，發現緊固件松動，應及時修理，使炮一直處于
良好的使用狀態。
3、射水操作時，松開鎖緊螺釘，調整好炮的噴射方向和角度，然后提高至所使用的壓力。
4、轉動射流調節環即可實現水的直流變換為開花，或將開花變換為直流。
5、每次使用后，應噴射一段時間的清水，然后將炮內水放凈。
6、炮轉動部位應經常加潤滑劑，以保證轉動靈活。
7、噴射時，炮口前絕對不能站人。
8、炮不能用以撲滅帶電設備，以免觸電。
9、非工作狀態下，炮應置水平狀態，并用防雨布蓋好。

一、東風四驅森林消防車整車配置

1. 外廓尺寸：7900mm×2500 mm×3000 mm

2. 乘員人數： 3

3. 水罐：容積11100 L

4. 水泵：流量30L/S@1.0MPa

5. 水炮：流量30L/S@0.8MPa，射程不小于55m。

二、 底盤

1. 型號：東風EQ2180GD5DJ

2. 驅動型式：4×4

3. 軸距：4500mm

4. 發動機：

型號為ISB190 50，直列六缸、水冷、高壓共軌、增壓中冷柴油發動機

l 額定輸出功率為：140KW

l 排放標準：國Ⅴ

5. 變速箱：機械式手動變速箱，6個前進檔

6. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調

7. 制動系統

l 行車制動：真空助力制動

l 駐車制動：中央鼓式制動

l 輔助制動：發動機排氣制動

8. 最高車速：90km/h

9. 取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。

三、 駕乘室

1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。

2. 布局：?jiǎn)闻篷{駛室，乘員人數為3。

3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。

四、 上裝

(一) 罐體

1. 容積：11100L（水）。

2. 結構：

l 方圓焊接結構，內設防蕩隔板和防浪孔。

l 人孔及人孔蓋1套，直徑φ500 mm。

l 注水管位于罐體右邊，通徑為DN65。

l 排污管1個，位于罐體底部，通徑為DN40。

3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為4mm，封頭厚度為5mm。內壁可做防腐處理，經久耐用。

4. 設備：

l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。

l 排污閥：手動控制

(二) 器材箱

1. 結構：

l 泵室與罐體為整體式結構，尾部對開門。

l 下裙邊兩側各帶一個工具箱。

l 根據器材固定需要，配置鋁合金型材固定架或隔板。

2. 材質：泵室蒙皮為優質碳鋼材料。

3. 頂部：采用防滑作用的花紋板及防護欄，確保人員安全，也可放置工具，水帶等。

4. 罐體側前方配備可供消防人員上下的爬梯。

五、 消防泵及水路系統

1． 消防泵

l 型號：CB10/30 車用消防泵

l 安裝位置：后置

l 流量及壓力：30L/S@1.0MPa

l 引水時間：≤35秒（7米吸深時）

2． 消防炮

l 型號：PS30 車載手動炮

l 安裝位置：泵室頂部

l 流量及壓力：30L/S@0.8MPa

l 射程：不小于55m

l 旋轉角度：360°

l 俯仰角；-15°～60°

3． 消防管路

l 罐吸水管路：DN100，帶手動蝶閥，右置向前

l 外吸水管路：DN100，后置向后

l 炮出水管路： DN65，帶止回閥，頂置向上

l 水帶出水管路： 2×DN65，帶手動球閥，頂置左右各1

l 泵往罐注水管路：DN40，帶手動球閥，右置向前

l 消防栓注水管路：DN65，帶管牙捫蓋，罐體右側

l 放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
